一、設備簡介:
    離子交換是水處理技術中最常用的一種，離子交換器是利用陰陽離子交換樹脂的選擇性及平衡反應原理除去水中的電解質離子的一種水處理設備，在水處理的應用方面最為廣泛，特別是高純水制取的必備設備。
    離子交換是通過離子交換樹脂在電解質溶液中進行的，可去除水中的各種陰、陽離子，是目前制備高純水工藝流程中不可替代的手段。
    離子交換器分為陽離子交換器、陰離子交換器等。

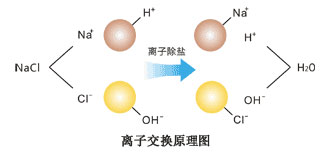

    當原水通過離子交換柱時，水中的陽離子和水中的陰離子（HCO-等離子）與交換柱中的陽樹脂的H+離子和陰樹脂的OH-離子進行交換，從而達到脫鹽的目的。陽、陰混柱的不同組合可使水質達到更高的要求。

二、工作原理
（2）陰離子交換器
    陽離子交換后帶有酸性的水進入裝有OH型陰離子交換樹脂的陰離子交換器，發生如下反應：
                                  H2SO4+2ROH-→R2SO4+2H2O


                                  H2CO3+2ROH-→R2CO3+2H2O
                                  HCI+ROH-→RCI+H2O
                                  H2SiO3+ROH-→RHSiO3+H2O
    由此可見，經陽-陰離子交換處理后，水中的各種離子幾乎除去，一般可除去水中含鹽量99%以上。

三、結構簡述

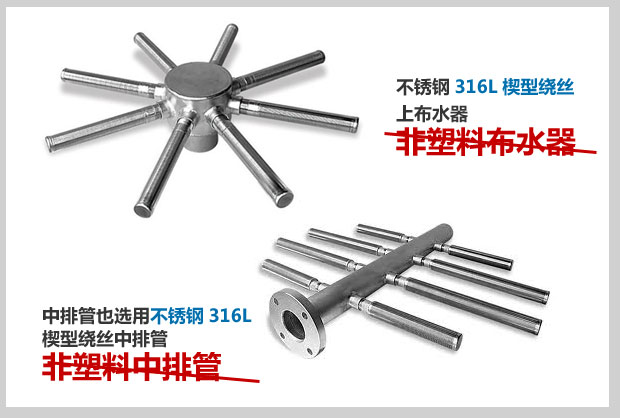

（1）進水裝置
    在交換器上部設有進水裝置使水能均勻分布。
（2）中排裝置
    中排裝置設置在陽（陰）樹脂和壓脂層的分界面上，用于排泄再生時酸（堿）廢液和進小反洗水，型式為DN500～600型中排為雙母管式：DN800～DN3200型為支管母管式，材料均為1Cr18Ni9Ti。
（3）排水裝置

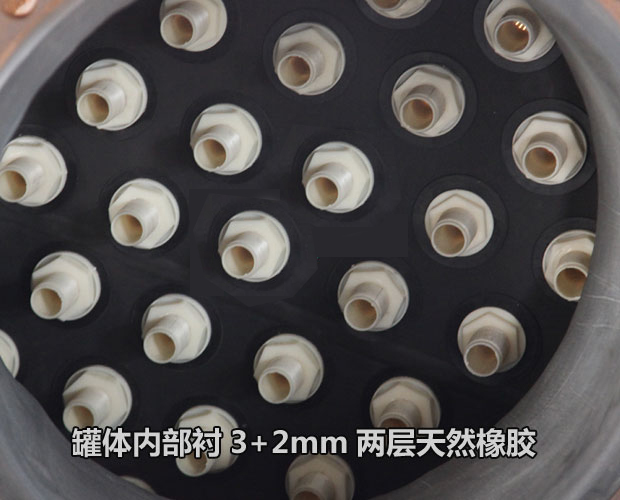

    DN1200及以下設備采用多孔板上裝設寶塔式ABS型濾水帽，DN1500及以上設備有多孔板上裝濾帽和砂墊層兩種形式，多孔板材按設備規格不同而 異，DN800～DN3200型采用鋼襯膠。 另外，在交換器下部排水帽出，樹脂面處及最大反洗膨脹高度處各設視鏡一個，用以觀察體內工況。筒體上部設樹脂輸入口，在筒體下部近多孔板處設樹脂卸出口。 樹脂的輸入和卸出均可采用水力輸送。

四.設備規范
（1）設計壓力：0.59MPa 試驗壓力：0.88MPa
（2）運行流速：固定床：15～25m/h 浮動床：40～50m/h 陰、陽混合床：40～120m/h
（3）工作溫度：5～50℃
（4）出水品質：軟化水設備：硬度≤0.03ml/L 一級純水設備：電導率<10-3s/m
（5）進水濁度：≤5mg/L
